樹脂加工
新標準
樹脂加工
行業解決
方案
方案
OSG 為半導體、汽車和機床行業等提供能顯著改善樹脂加工質量的高品質刀具和先進加工技術。 要提升樹脂加工的品質往往非常困難，因其難以固定且通常不可使用切削液。 OSG公司作為加工工具與技術的領軍者，一直致力于解決樹脂加工的難題。通過多年的研發和實踐，OSG成功開發出了一系列先進的加工技術，可實現良好的加工表面質量和無毛刺、無翹曲且高效率高質量的加工，為樹脂加工帶來了革命性的突破。

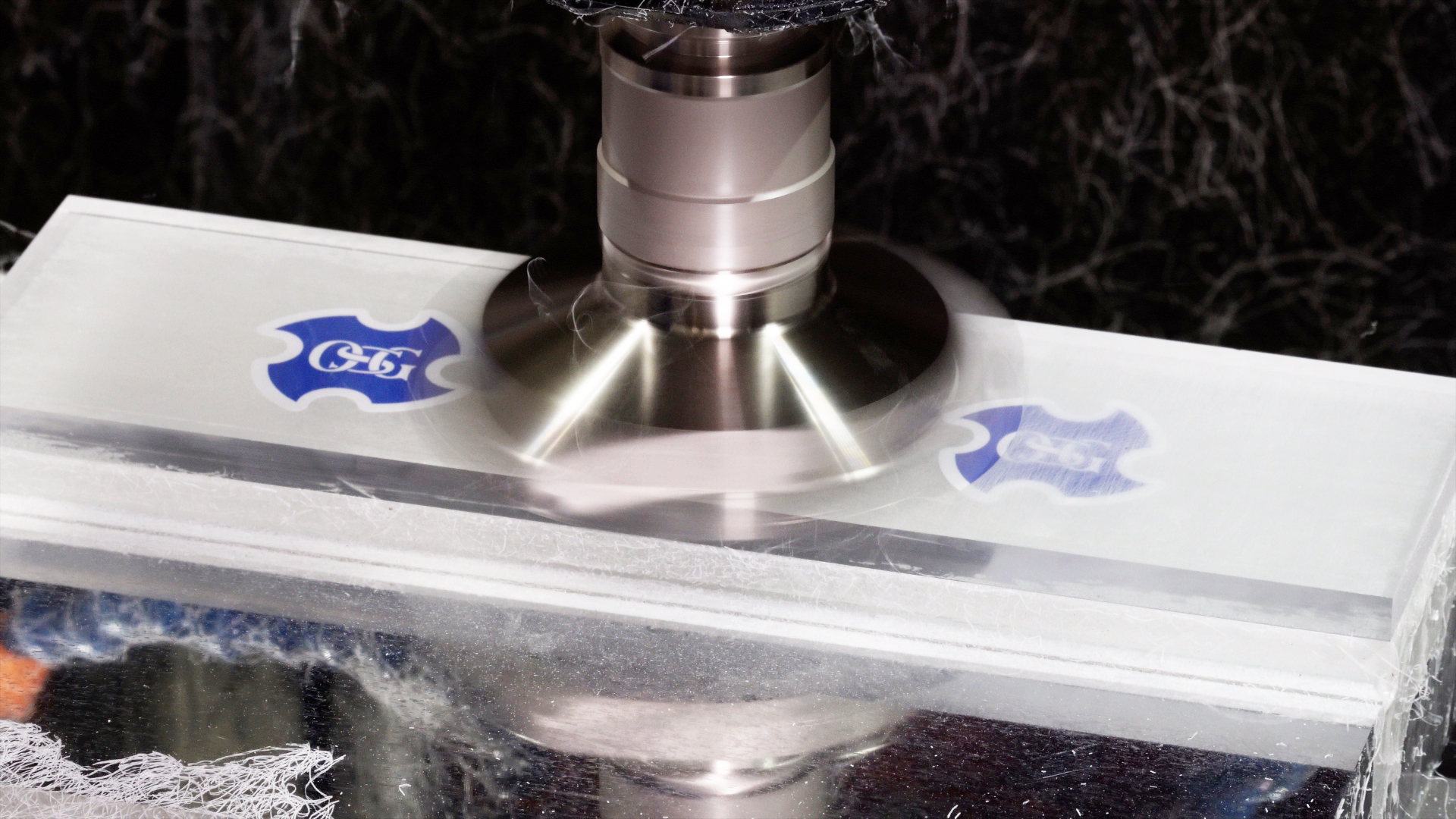

亞克力的高速、高質量加工
亞克力高精度精加工
要求透明感的亞克力的正面切削加工。輕量且平衡度高的盤銑刀PFDC和單晶金剛石刀片的搭配，實現了高速、高質量的加工。
加工數據
加工案例
PEEK 樹脂
高效率加工
[熱可塑性樹脂]

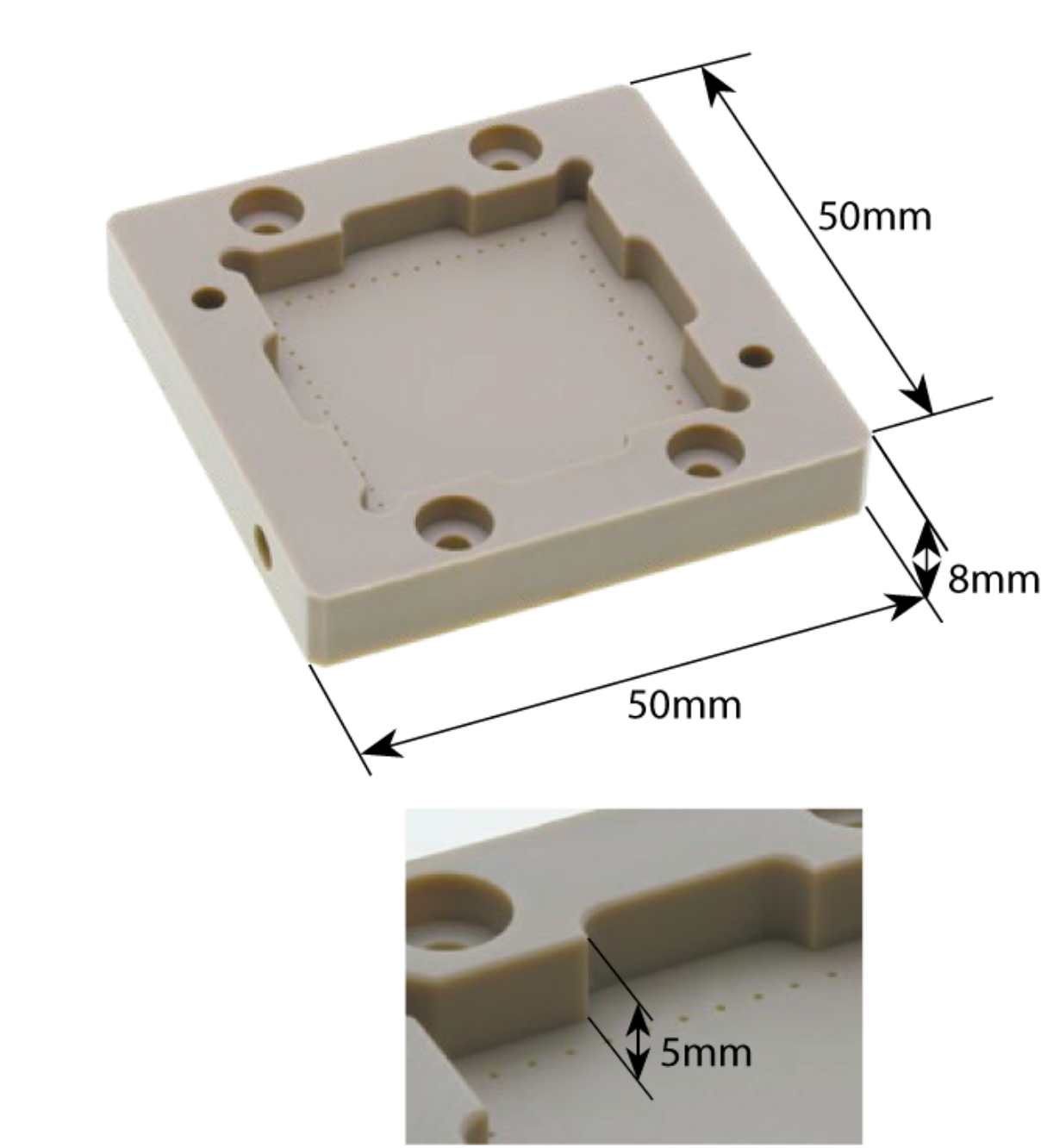

半導體插座模型加工
- 加工材料：PEEK樹脂(30 wt%玻璃纖維強化等級)
- 主軸類型：BT30
- 使用機械：立式加工中心
- 切削油劑：氣冷式
| 使用工具 | 加工方法 | 切削速度 (m/min) |
進給速度 (mm/min) |
切削深度 | |
|---|---|---|---|---|---|
| ap (mm) |
ae (mm) |
||||
|
刀體:PFDC09R125M25.4-5(125x5刃) 刀片:SDHT09T308FR-NM(XP4610) |
平面加工 | 1,000 (2,540min-1) |
838 (0.066mm/t) |
0.9 | 50 |
| AE-TS-N φ10×30 | 外周側面加工 | 60 (1,910min-1) |
375 (0.065mm/t) |
8 | 0.45 |
| DLC-ETL φ3 (非標品) | 內側粗加工 | 90 (9,550min-1) |
2,865 (0.1mm/t) |
2.4 | 2 |
| DLC-ETL φ2 (非標品) | 槽加工 | 60 (9,550min-1) |
3,820 (0.13mm/t) |
2.4 | 2 |
| DLC-ETL φ2 (非標品) | 內側半精加工 | 60 (9,550min-1) |
3,820 (0.13mm/t) |
0.5 | 1.2 |
| MRS-GDL φ0.5 | 型腔內孔加工 | 10 (6,360min-1) |
95(0.015mm/rev) Step Feed＝0.2mm(G73) |
5 | - |
| CA-SCC φ0.8×45°×3 | CO.2倒角加工 | 90 (9,550min-1) |
955 (0.05mm/t) |
0.2 | 0.2 |
| ADF-2D φ6.5 | 沉孔加工 | 40 (1,950min-1) |
390 (0.2mm/rev) |
3 | - |
| EX-SUS-GDS φ3 | 孔加工 | 40 (4,240min-1) |
382(0.09mm/rev) Step Feed＝2mm(G73) |
5 | - |
| EX-SUS-GDS φ4 | 孔加工 | 40 (3,180min-1) |
382(0.12mm/rev) Step Feed＝2mm(G73) |
5 | - |
[熱可塑性樹脂]
使用單晶金剛石刀片的亞克力超精加工
- 使用工具：PFDC09125M22-5 φ125（1刃）
- 使用刀片(材質): SDHWO9T3ADFR(MCD)非標品
- 加工材料：亞克力
- 切削速度：3,000 m/min(7,643 min-1)
- 進給速度：382 mm/min(0.05mm/rev)
- 切削深度：ap=0.02mm ae=100mm
- 切削油劑：無
- 使用機械：立式加工中心(BT30)
- 刃數：?jiǎn)稳?其他的刀片是為了確保平衡而安裝的
[熱可塑性樹脂]
亞克力（鑄造板）的正面切削加工
- 使用工具：PFDC09R125M22.5（φ125×5刃）
- 使用刀片(材質)：SDHTO9T308FR-NM(XP4610)
- 加工材料：亞克力(鑄造板)
- 切削速度：2,000m/min (5,000min-1)
- 進給速度：762mm/min (0.03mm/t)
- 切削深度：ap=0.2mm ae=100mm
- 切削方向：順銑
- 切削油劑：氣冷式
- 使用機械：立式加工中心(BT30)
[熱可塑性樹脂]
MC901(尼龍)的正面切削加工
- 使用工具：PFDC09R125M22.5（φ125×5刃）
- 使用刀片(材質)：SDHT09T308FR-NM (XP4610)
- 加工材料：MC901(尼龍)
- 切削速度：2,750m/min (7,000min-1)
- 送給速度：3,500mm/min (0.1min/t)
- 切削深度：ap=0.2mm ae=100mm
- 切削方向：順銑
- 切削油劑：氣冷式
- 使用機械：立式加工中心(BT30)
PTFE 樹脂
高效率加工
[熱可塑性樹脂]
閥體加工
- 加工材料：PTFE樹脂
- 主軸類型：BT30
- 使用機械：立式加工中心
- 切削油劑：氣冷式
| 使用工具 | 加工方法 | 切削速度 (m/min) |
進給速度 (mm/min) |
切削深度 | |
|---|---|---|---|---|---|
| ap (mm) |
ae (mm) |
||||
| EX-SUS-GDS φ8 | 孔加工 | 40 (1,590min-1) |
382(0.24mm/rev) Step Feed＝3mm(G83) |
- | - |
| AE-TS-N φ10×30 | R1/4外螺紋部粗加工 | 90 (2,860min-1) |
1,716(0.2mm/t) | 8 | 5 |
| AT-1 9.67×14.7 Rc19 | R1/4-19外螺紋加工 | 80 (2,890min-1) |
723 | 9.71 | - |
| CA-SCC φ0.8×45°×3 | C0.5倒角加工 | 50 (5,300min-1) |
530(0.05mm/t) | 0.5 | 0.5 |
| ADF-2D φ10.9 | 底孔加工 | 40 (1,169min-1) |
383(0.33mm/rev) | 11 | - |
| AT-1 9.67×14.7 Rc19 | Rc1/4-19內螺紋加工 | 80 (2,890min-1) |
723 | 9.4 | - |
| CA-SCC φ0.8×45°×3 | C0.5倒角加工 | 50 (5,300min-1) |
530(0.05mm/t) | 0.5 | 0.5 |

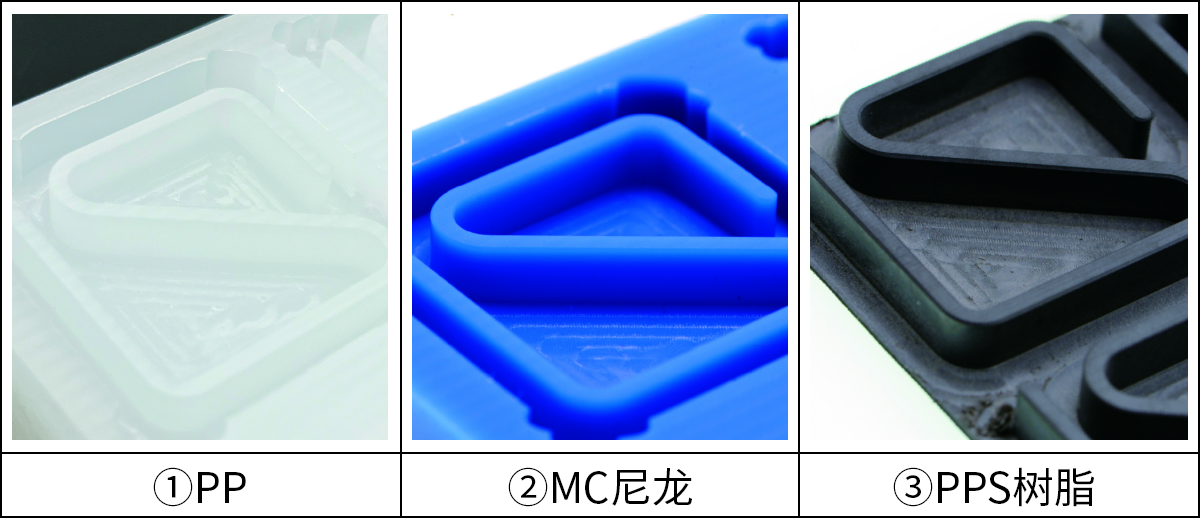

PP樹脂
MC尼龍
PPS樹脂（GF:40wt%）
[熱可塑性樹脂]
高效率、高質量的形狀加工
- 使用工具：AE-TL-N φ3×9-SP
- 加工材料：PP樹脂
MC尼龍
超級工程塑料PPS樹脂（GF:40wt%） - 使用機械：立式加工中心
- 切削油劑：氣冷式
- 工件固定方法：雙側固定
| 加工方法 | 插銑加工 | 槽加工 | 型腔加工 | 側面精加工 |
|---|---|---|---|---|
| 切削速度 | 80m/min (8,500min-1) |
80m/min (8,500min-1) |
80m/min (8,500min-1) |
80m/min (8,500min-1) |
| 進給速度 | 300mm/min (0.035mm/rev) |
2,040mm/min (0.08mm/t) |
2,040mm/min (0.08mm/t) |
1,020mm/min (0.04mm/t) |
| 切削深度 | ap =1mm(5次)＋0.7mm | ap =1mm(5次)＋0.7mm | ap =1mm(5次)＋0.7mm ae =1.5mm |
ap =5.7mm ae =0.3mm |
[熱硬化性樹脂]
酚醛紙板的正面切削加工
- 使用工具：PFDC09R100M22-4（φ100×4刃）
- 使用刀片(材質)：SDHT09T308FR-NM (XP4610)
- 加工材料：酚醛紙板
- 切削速度：2,200m/min (7,000min-1)
- 送給速度：2,800mm/min (0.1min/t)
- 切削深度：ap=0.2mm ae=80mm
- 切削方向：順銑
- 切削油劑：氣冷式
- 使用機械：立式加工中心（BT30）
×
